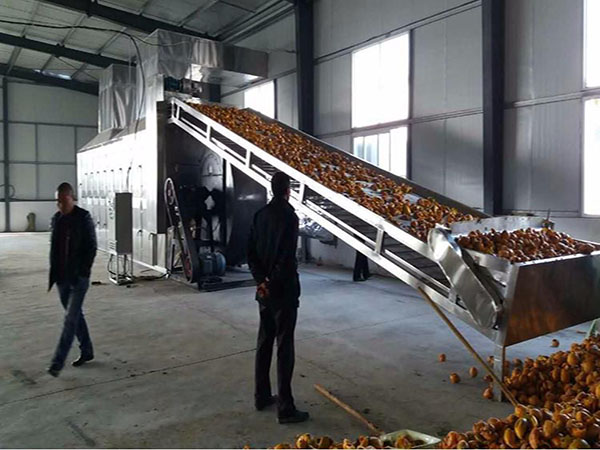

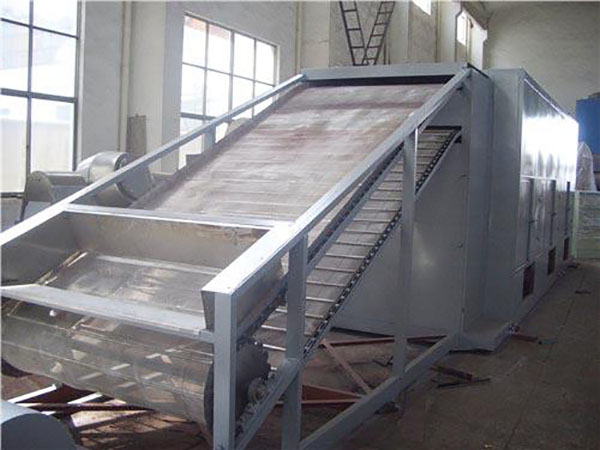

链板烘干机是一种由电加热、蒸汽加热、热风加热进行加热的批量、连续式生产利用钢铁链板作为传输带运载物料进行连续烘干的干燥设备。链可持续不间断地烘烤，提高产品生产效率。双边配有链条传动，解决运输过程中跑偏的现象。烘箱分段式加热，独立电箱控制、操作方便。结构主要由输送机系统与烘干炉两大部分组成。多段独立PID温度控制，炉内温度均匀。输送速度变频 调速，调节自如，运行平稳，生产效率高。
链板式烘干机的主要原理：
  
  是将物料均匀地平铺在网带上，网带采用12-60目的钢丝网带，由传动装置拖动在干燥机内往返移动，热风在物料间穿流而过，水蒸气从排湿孔中排出，从而达到干燥的目的，箱体长度由标准段组合而成，为了节约场地，可将烘干机制成多层式，常见的有二室三层、二室五层、长度6-40m，有效宽度0.6-3.0m。
链板式烘干机的特点
  
  1.利用引|风机将热风吸出，循环利用，一方面加速热风的循环，提供烘干效率，另一方面，循环利用，节能减耗。  
  2.导热油在翅片管内循环，与物料不直接接触，保持物料的干燥清洁。避免了热风炉供热可能会夹带火星进入烘干机内部的可能。  
  3.机体内设温度数显装置，便于掌握和控制烘干机内温度。  
  4.设有自动张紧装置，翻板链排运行平稳，翻转自如，从而解决了掉链、卡链、跑偏等现象。  
  5、设备除电机，散热器有轴承、电器元件等标准件以外，均采用不锈钢制作，清洗方便。设备结构强度好，输送稳定，物料运行平稳安全。  
  6、本设备采用不锈钢网带输送，该输送带有速度可调、使用期长、易拆卸等优点。  
  7、设备采用大功率循环风机连续吹热风，温度分布均匀，加快水分的蒸发，减短烘干时间。  
  8、设备顶部有排气管道，传送方式为齿轮链条式，外保温为硅酸铝棉，门子四周带有密封条；  
  9、在进料口加塑料软板，入料均匀，设备底部预留清洗排水口； 

  10、烘干介质为蒸汽，配换热装置，并配引流风机加制导风板使烘干室各处温区均匀，

型 号		DW-1.2-8	DW-1.2-10	DW-1.6-8	DW-1.6-10	DW-2-8	DW-2-10
单元数		4	5	4	5	4	5
带宽（m）		1.2		1.6		2
干燥段长（m）		8	10	8	10	8	10
铺料厚（mm）		10-80
使用温度（℃）		50-120
蒸汽压力（Mpa）		0.2-0.6
蒸汽耗量（Kg/h）		120-130	150-375	150-375	170-470	180-500	225-600
换热面积（㎡）		272	340	352	440	448	560
干燥时间（h）		0.2-1.2	0.25-1.5	0.2-1.2	0.25-1.5	0.2-1.2	0.2-1.5
干燥强度（Kg水/h）		60-160	80-220	75-220	95-250	100-260	120-300
风机数量		5	6	5	6	5	6
风机总功率（kw）		9.9	12.1	9.9	12.1	18.2	22.2
设备总功率（kw）		11.4	13.6	11.4	13.6	19.7	23.7
外形尺寸	长（m）	10.05	12.05	10.05	12.05	10.05	12.05
	宽（m）	1.5	1.5	1.91	1.91	2.33	2.33
	高（m）	3.15	3.15	3.15	3.15	3.65	3.65
总重（Kg）		4800	5780	5400	6550	6350	7800
注：表中所示的干燥强度视物料干燥温度，辅料厚度和停留时间而定。
